充電コントローラー/ソーラーチャージコントローラー

   MPPT方式ソーラーチャージコントローラー > サンセーバー SS-MPPT-15L



前の商品 サンセーバー SS-MPPT-15L 次の商品

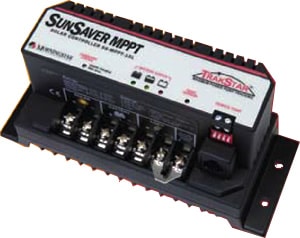

サンセーバー SS-MPPT-15L


製造元 : Morningstar社
価格 : 69,300円(税抜63,000円)
数量







充・放電制御。最大電力追尾(MPPT)充電方式を採用。最大97%以上の高い充電効率で充電ロスをほとんど抑え、ソーラーパネルやアレイの持つ最大限の発電電力を引き出します。

SS-MPPT MORNINGSTAR






モーニングスター社正規輸入販売元 製品保証1年

賠償責任保険(PL保険)加入済


ソーラーチャージコントローラーのモーニングスター社から、最新技術を駆使したMPPT方式コントローラー登場!!
トラックスター最大電力追尾方式(MPPT)を、独立型ソーラーシステムのコントローラーに採用。最大97%以上の高い充電効率で、充電ロスをほとんど抑え、ソーラーパネルやアレイの持つ最大限の発電電力を引き出します。また、従来の方式では、大幅なロスを避け得なかった高電圧仕様のソーラーパネルも、TS MPPTコントローラーにより、ほとんどロスなく使用が可能となります。

■太陽エネルギーを最大限活用
ソーラーアレイ(複数のソーラーパネルを組み合わせたもの)では、日射が悪い時や日陰等により、アレイ全体の最大発電電力点は変化します。また、電気特性の異なるソーラーパネルを組み合わせたアレイの場合も、同様なことがおこります。 SS-MPPT-15Lは、ソーラーパネルやアレイの総合最大発電電力点を常に追跡、その時々の状況に合わせて電圧を調整し、最も高い電流をバッテリーに送り込みます。
■ 出力電圧の高いソーラーパネルも使用可能
SS-MPPT-15Lで制御することにより、独立型ソーラーシステムのパネルとして、出力電圧の高い薄膜系や住宅系統連系用のソーラーパネルも使用が可能です。
■ 36V/24Vソーラーアレイで12V/24Vバッテリーの充電可能
通常、36V/24Vソーラーシステムで充電する場合のバッテリーは、同じく36V/24Vにする必要がありますが、SS-MPPT-15Lは、36V/24Vアレイの電圧をコンバートし、24Vあるいは12Vバッテリーに充電することが出来ます。
■ 低コストでシステムの構築可能
従来のMPPTコントローラーは、容量も大きく高価であったため、小型のソーラーシステムに組み込むことには、コスト的に難がありました。SS-MPPT-15Lは、最大400Wpまでの小型システム用に設計されており、システムでのコストバランスもとれるようにしています。また、独立電源用のソーラーパネルより比較的安価な、住宅系統連系用や薄膜系のソーラーパネルが使用出来るようになり、配線ケーブルのサイズも落とすことが出来ます。従って、従来より低コストでシステムの構築が可能です。
■ 負荷制御機能付き
直流の電気器具が接続出来る負荷端子を装備。バッテリー低電圧保護回路付き。
■ コンパクトなサイズで高い耐久性
場所をとらないコンパクトなサイズ、 アルミダイキャスト製の強固なハウジング。 DINレールへの取り付け対応。 高い信頼性と耐久性は、一般民生用はもとより、業務用としての使用も可能です。
  • 「デジタルリモートメーター・ディスプレー RM-1」(別売りオプション)を接続すれば、「ソーラーアレイ電圧」、「充電電流」、「バッテリー電圧」などのシステムデータをモニター出来ます。
  • 発電データ等の記録(過去30日分)と、接続しているソーラーシステムの変数(パラメーター)の記録が可能です。記録の取り出しや、変数のプログラムはPC経由で行うことが出来ます。また、充電電圧等のカスタム設定も、PCで可能です。
  • システム電圧12V/24Vでのソーラーシステムのコントローラーとして使用可能。
  • 最大出力200W(システム電圧12V)、400W(システム電圧24V)までのソーラーパネルの制御可能。
  • 4段階充電方式(バルク、吸収、フロート、均等化充電)によるバッテリーへの効率的完全充電。
  • 保護回路:過充電、逆電流、短絡、過電流、過電圧、過負荷、過温度、逆接、サージ電圧保護回路装備。
  • 充電状態やシステムエラーをLEDランプで表示、警告。

モーニングスター社正規輸入販売元 製品保証1年

モーニングスター社製品は、同社認定の国内正規輸入販売元および、その正規ディーラーからご購入ください。ご購入後も、詳細な技術フォローアップ情報の提供や製品保証およびアフターサービスを受けることができ安心です。 SS-MPPT-15Lは、プロフェッショナル仕様のソーラー充電コントローラーですので、ご使用になる上での技術フォローアップ情報は必須です。


SS-MPPT-15L 仕様                     MORNINGSTAR社(米国)
制御機能
充電/放電制御
最大充電効率
97.5%
システム電圧
12V/24V
最大入力電圧
60V
最大充電電流
15A
最大入力電力
200W(12Vバッテリー)、400W(24Vバッテリー)
最大負荷電流
15A
バッテリー低電圧遮断/復帰※1
11.5V/12.6V、11.0V/12.1V
最低バッテリー電圧
7V
自己消費電流
35mA
サージ保護
1500W
充電方式
MPPT 4段階充電
バルク、吸収、フロート、均等化※2
バッテリー対応※3
ジェル、AGM、密閉型、非密閉型
充電電圧※4
(24Vシステム:左記×2)
最大充電電圧 15V
吸収充電14.0V/14.1V/14.3V/14.4V
フロート充電 13.7V 均等化充電 14.5V/14.9V
周囲温度範囲
-40℃〜+60℃
蔵置温度範囲
-55℃〜+100℃
温度補正(内蔵)
-5mV/℃/cell (25℃ ref)
保護回路
ソーラー短絡、過入力電流/電圧、過負荷、負荷短絡、ソーラー/負荷/バッテリー逆接、過熱、サージ、夜間逆流
ハウジング
アルミダイキャスト/プラスチックカバー
サイズ
169 x 64 x 73mm
取付穴
φ5.0mm x 4
重量
650g
取得規格
CE、RoHS、ISO9001
オプション
デジタルリモートメーターディスプレー RM-1
リモート温度センサー RTS
PC接続用 MeterBusアダプター
※1   DIPスイッチで選択
※2   均等化充電を自動で行うか否かは、DIPスイッチで選択
※3、4 充電対象のバッテリーのタイプにより、DIPスイッチの選択とジャンパープレート
    の取付/取り外しで充電電圧等の調整可能。また、PC経由での設定も可能。

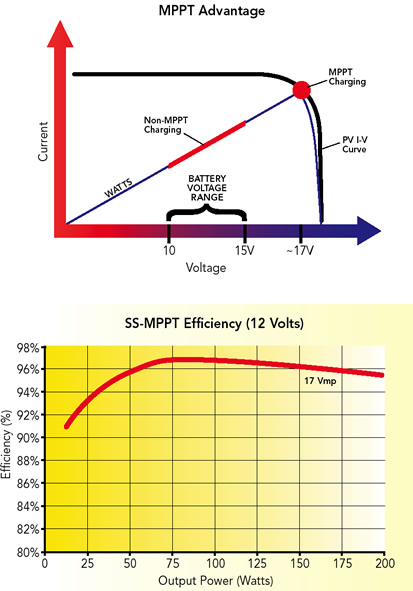

特性曲線
関連機器/パーツ

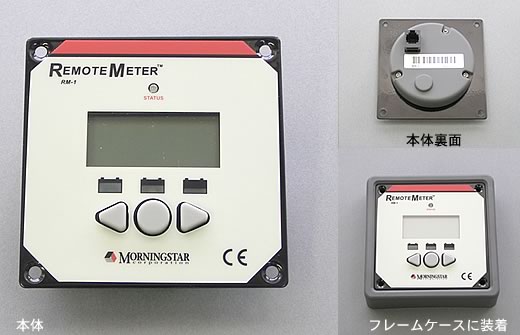

LCD リモートメーター RM-1
