充電コントローラー/ソーラーチャージコントローラー

   チャージコントローラー > メーターハブ HUB-1



前の商品 メーターハブ HUB-1 次の商品


メーターハブ HUB-1


製造元 : Morningstar社
価格 : 22,550円(税抜20,500円)
数量







TS-MPPT-45、60をはじめとするモーニングスター社のソーラーチャージコントローラー を複数接続してコントローラー間のネットワークを組むためのハブです。

MeterHub メーターハブ Hub-1

メーターハブ Hub-1は、モーニングスター社のコントローラーTS-MPPT-45/60、TS-45/60、SS-MPPT-15L、LCDメーター TS-M-2、TS-RM-2などを複数使用してそれら機器間のネットワークを組むときのハブです。ネットワークに接続されたLCDメーター上で、接続されたコントローラー各々のデータの閲覧、および全てのコントローラーの集計データの閲覧等ができます。ネットワーク上につけられた複数のLCDメーターは、それぞれのメーター上で同一のデータが閲覧できます。



※Hub-1を使用したネットワークでは、ネットワーク上につけられた複数のコントローラーの個別データや総合データを、同じくネットワークに接続されたLCDメーター(TS-M-2、TS-RM-2)で表示、閲覧できますが、モーニングスター社のMSView PCソフトを使ってそれらのデータをPC上で表示、閲覧することは今のところできません。複数のコントローラーのデータをPC上で表示、閲覧するためには、EIA-485バスによるEIA-485ネットワークを組む必要があります。しかし、その場合にも、PC上で複数のコントローラーの個別のデータは表示、閲覧できますが、総合データは表示、閲覧できません。これらについては、現在モーニングスター社の方で開発検討中です。

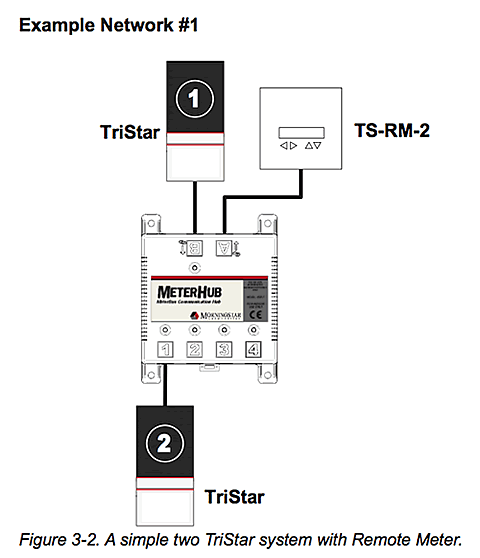

メーターハブ Hub-1 接続図
コントローラー2台とLCDメーター(遠隔設置型)1台でのネットワーク。

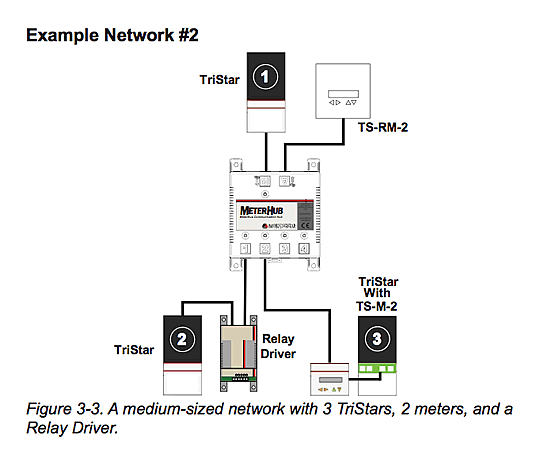

メーターハブ Hub-1 接続図
コントローラー3台とLCDメーター2台(遠隔設置型、装着型)、リレードライバーを組み合わせたネットワーク。

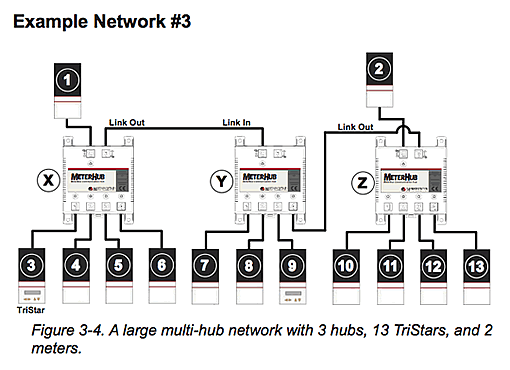

メーターハブ Hub-1 接続図
コントローラー13台とLCDメーター2台でのネットワーク。
HUB-1をもう一台増やして、最大15台までコントローラーを接続してネットワークを組むことが可能です。

HUB-1 仕様
ポート 1-4 絶縁 500V 以上
自己消費電流 8mA/ ポート
稼動周囲温度範囲 -40℃ 〜 +60℃
蔵置温度範囲 -55℃ 〜 +85℃
湿度 100% (NC)
サイズ/重量 135 × 108 × 37mm、180g
付属ケーブル RJ-11ケーブル × 5
取得規格 CE、RoHS
