充電コントローラー/ソーラーチャージコントローラー

   チャージコントローラー > トライスター TS-60



前の商品 トライスター TS-60 次の商品


トライスター  TS-60


製造元 : Morningstar社
価格 : 61,600円(税抜56,000円)
数量





  【仕様概要 太陽電池入力電流:60A 最大太陽電池入力電圧:120V】
充・放電制御。大容量 45A、60A。3つの機能を搭載。選択により、「ソーラー充電制御」、「負荷放電制御」、「転換制御(小型風力発電機や水力発電機の充電制御)」 が可能。


モーニングスター社正規輸入販売元 製品保証1年
賠償責任保険(PL保険)加入済

モーニングスター社製品は、同社認定の国内正規輸入販売元および、その正規ディーラー からご購入下さい。ご購入後も、詳細な技術情報の提供や製品保証、アフターサービスを 受けることができて安心です。

MORNINGSTAR

THREE-FUNCTION SOLAR CONTROLLER
ソーラーコントローラー トライスタートライスター

トライスター
TriStar-60




※写真はLCDディスプレー装着時


ソーラーチャージコントローラーで世界をリードするモーニングスター社から               プロフェッショナル仕様のHigh-End商品登場!!

3つの機能を搭載したハイテクコントローラー

  • ソーラー充電制御
  • 負荷放電制御
  • 転換制御(小型風力発電機や水力発電機をバッテリーに直結して充電を行う場合、バッテリーが満充電状態になったとき過充電にならないようにヒーターなどの負荷(転換負荷)をつけることにより適度な放電をする必要があり、この制御を行うこと。)

※ 上の機能を同時に行うことはできません。
例えば、ソーラー充電と負荷放電制御 或いは転換制御と負荷放電制御を同時に行うためには2台必要です。

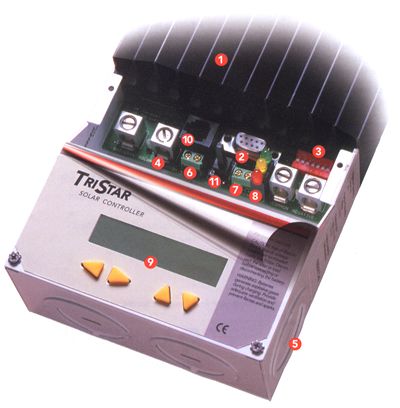

トライスター内部
  1. 周囲温度45℃までフル稼働を可能にした大型ヒートシンカー。
    堅実な設計ポリシーをベースとした高い信頼性、安全性。
  2. PC接続端子を装備(RS-232ケーブル接続)。PCでカスタム仕様設定、データの記録・蓄積、モニタリング等が可能。(モーニングスター社のWebsite にてソフト公開)
  3. 「DIPスイッチ」で充電電圧等の仕様を選択、或いはカスタム設定モードにして
    PCで任意に仕様設定可能。
  4. ハイパワーを考慮した大型接続端子(最大35mm2ケーブル接続可能)。
  5. 十分なスペースを確保した打ち抜き式ケーブル配線溝。
  6. 「バッテリー電圧センサーケーブル端子」装備。バッテリーの状態をより正確に検知。(ケーブルはユーザーがご用意)
  7. 「リモート・バッテリー温度センサー端子」装備。バッテリーの周囲温度を検知して充電電圧を補正。(オプション RTS リモート・バッテリー温度センサー要)
  8. バッテリーの充電状況等を3つのLEDでビジュアル表示。
  9. 2 x 16(15 x 63mm)LCDデイスプレイ装着可能。
    (オプション。装着タイプ TS-M とリモートタイプ TS-RMあり)
    • 充電状況、データ表示
    • 充電電圧/電流UP/DOWNバーグラフ表示
    • 警告/トラブル表示
    • 設定チェック時内容表示
    • 充電電流(Ah)、電力(Wh)累積表示。
  10. LCDメーター接続用 ピンジャック
  11. マニュアルプッシュボタン
    ・設定のリセット ・バッテリーの均等化充電 ON/OFF ・負荷遮断/接続

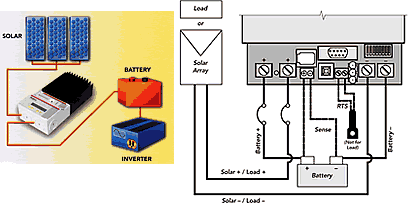

ソーラー充電制御
 ●バルク(フル)充電、PWM充電、フロート充電、均等化充電の
 4段階充電モードによりバッテリーへの完全充電を実現。
ソーラー充電制御

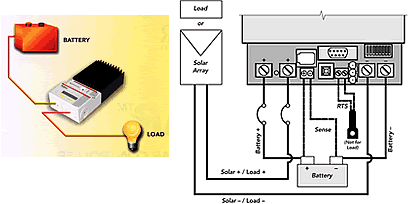

負荷放電制御
●負荷のショート、過負荷保護回路装備。自動遮断/復帰
●突入電流300Aまで許容。
●バッテリー減電圧保護回路装備。
負荷放電制御

転換制御
●小型風力発電機や水力発電機をバッテリーに直結して充電するときに、
 バッテリーへの過剰充電電気を放出する機能です。実際には、コント
 ローラーにヒーター などの負荷やサブバッテリーなどを接続して
 放出します。
●PWM制御により転換負荷に対する過電流を制御。
転換制御

TriStar-45/60 仕様               MORNINGSTAR社(米国)
型番
TriStar-45
TriStar-60
制御機能
充電制御、放電制御、転換制御 (切替設定)
システム電圧
12V/24V/48V
太陽電池入力電流
45A
60A
負荷電流(放電制御時)
45A
60A
転換負荷電流(転換制御時)
45A
60A
精度
12/24V : ≦0.1% +/- 50mV 48V : ≦0.1% +/- 100mV
最大太陽電池入力電圧
30V(12V)
60V(24V)
120V(48V)
最大稼働電圧
68V
最低稼働電圧
9V
自己消費電流
本体20mA以下、LCDデイスプレイ 7.5mA
充電方式
PWM
充電制御
充電電圧 PWM
    フロート
    均等化充電
ユーザー選択
14V〜15V  ユーザー選択
13.4V
0、14.2V〜15.3V PWM電圧選択値による。
※均等化充電を実施するか否かは任意に選択可能。
24V = x 2 、48V = x 4
放電制御
   負荷遮断電圧(LVD)
   負荷再接続電圧(LVDR)
ユーザー選択
11.1V〜12.3V ユーザー選択
12.6V〜13.8V LVD電圧選択値による。
24V = x 2、48V = x 4
転換制御
転換充電電圧  PWM
        フロート
        均等化充電

ユーザー選択
13.7V〜14.9V ユーザー選択
13.5V〜14.7V PWM電圧選択値による。
0、14.0V〜15.2V PWM電圧選択値による。
※均等化充電を実施するか否かは任意に選択可能。

24V = x 2、48V = x 4

保護回路
極性逆接保護、短絡保護、過電圧・電流保護、 サージ電流突入保護(4500W)、過熱保護、 夜間の逆電流保護
周囲温度範囲
- 40℃〜 + 45℃
温度補正
リモート・バッテリー温度センサー RTS オプション要
サイズ
26.0 x 12.7 x 7.1 cm(H x W x D)
重量
1.6kg
ケーブル端子サイズ
最大35mm2

オプション
型番
TS-M
LCDデイスプレーメーター
(装着タイプ)
TS-RM
LCDデイスプレーメーター
(遠隔設置タイプ 。ケーブル30m)
RTS
リモート・バッテリー温度センサー
ケーブル 10m

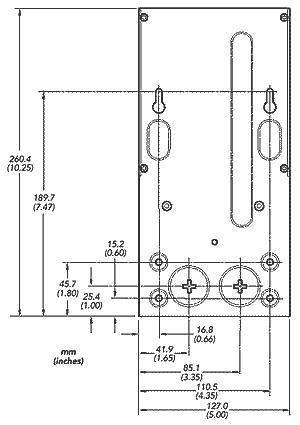

トライスター 寸法図
