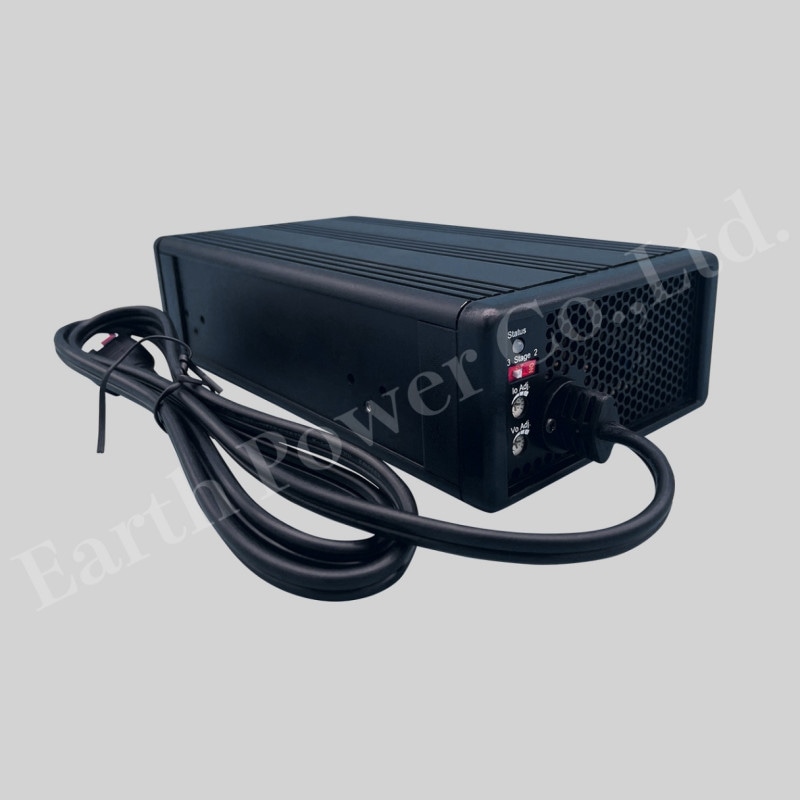

NPB-360（新型バッテリー充電器）シリーズは、鉛蓄電池（密閉型、非密閉型、Gel、AGM）およびリチウムイオン電池（リチウム鉄、リチウムマンガン）と互換性のある360W容量のバッテリー充電器です。
NPB-360（新型バッテリー充電器）の充電機能は、2段階・３段階充電制御を備えたClasslPowerユニットです。
各種類のバッテリーデバイスの要求を満たすNPB-360（新型バッテリー充電器）です。
| 型名 |
NPB-360-12AD1JP |
NPB-360-24AD1JP |
NPB-360-48AD1JP |
| 【出力側】 |
|
| バルク電圧 |
DC14.4V |
DC28.8V |
DC57.6V |
| フロート電圧 |
DC13.8V |
DC27.6V |
DC55.2V |
| 電圧調整範囲 |
DC10.5V 〜 DC15.2V |
DC21.0V 〜 DC30.4V |
DC42.0V 〜 DC60.8V |
| 充電電流 |
20A |
12A |
6.0A |
| 電流調整範囲 |
50% 〜 100% |
| 最大充電電力 |
304W |
364.8W |
364.8W |
| 推奨バッテリー容量 |
65Ah 〜 195Ah |
40Ah 〜 125Ah |
20Ah 〜 65Ah |
| 【入力側】 |
|
| 入力電圧 |
交流：AC90 〜 AC264V 直流：DC127V 〜 DC370V |
| 周波数 |
47Hz 〜 63Hz |
| 力率 |
AC115V：PF >0.98, AC230V：PF >0.95(全負荷) |
| 効率 (Typ) |
87.0% |
91.0% |
92.0% |
| AC入力電流 |
AC115V ： 4.5A / AC230V ： 2.2A |
| AC入力瞬時電流 |
AC230V ： 50A (COLD START) |
| 【保護機能】 |
|
| 短絡保護 |
定電流制限後、充電器本体は5秒後停止します。改善後、本体の電源SWを入れ直します。 |
| 過電圧保護 |
DC16.0V 〜 DC20.0V |
DC32.0V 〜 DC40.0V |
DC64.0V 〜 DC75.0V |
| 充電器本体が過電圧値を認識すると停止します。改善後、本体の電源SWを入れ直します。 |
| 逆接続保護 |
内部ヒューズにて保護（本体内部のヒューズのため、修理にてヒューズ交換） |
| 過温度保護 |
過温度保護で充電器本体は停止します。温度が下がると自動復帰します。 |
| 【機能】 |
|
| LED表示 |
赤LED：バルク充電または吸収充電中 / 緑LED：フロート充電中 |
| 充電モード設定(Dip.) |
DIP SWで「3段階方式」 / 「2段階方式」の選択可能 |
| 充電電圧設定(Vo Adj.) |
充電電圧調整が可能 |
| 充電電流設定(Io Adj.) |
充電電流調整が可能 |
| FAN(熱連動) |
内部温度≧50℃で「ON」/ ≦45℃で「OFF」 |
| 【環境】 |
|
| 動作温度範囲 |
-30〜70℃ (ディレーティングカーブ参照) |
| 動作湿度範囲 |
20〜95%RH (結露しないこと) |
| 保存温度範囲 |
-40〜85℃ |
| 保存湿度範囲 |
10〜95%RH (結露しないこと) |
| 温度係数 |
±0.05%/℃ (0℃〜45℃） |
| 振動試験 |
10〜500Hz, 2G 10min./1cycle, 60min. each along X,Y,Z axes |
| 【安全規格＆EMC】 |
|
| 安全基準 |
CB IEC62368-1, IEC60335-1 / 2-29, Dekra BS EN / EN62368-1, BS EN / EN60335-1 / 2-29, UL62368-1, AS / NZS60335-1 / 2-29, EAC TP TC 004 approved |
| 耐電圧 |
I / P-O / P：3kVAC I /P-FG：2kVAC O /P-FG：0.5kVAC |
| 絶縁抵抗 |
I / P-O / P, I / P-FG , O / P-FG ：100M Ohms / 500VDC / 25℃ / 70% RH |
| EMC EMISSION |
Parameter |
Standard |
Test Level / Note |
| Conducted |
BS EN/EN55032(CISPR32), BSEN/EN55014-1 |
Class B |
| Radiated |
BS EN/EN55032(CISPR32), BSEN/EN55014-1 |
Class B |
| Harmonic Curren |
BS EN/EN61000-3-2 |
Class A |
| Voltage Flicker |
BS EN/EN61000-3-3 |
---- |
| EMC IMMUNITY |
BS EN/EN55014-2,BS EN/EN55024,BS EN/EN55035 |
| Parameter |
Standard |
Test Level / Note |
| ESD |
BS EN/EN61000-4-2 |
Level 3, 8kV air:Level2.4kV contact |
| Radiated |
BS EN/EN61000-4-3 |
Level 2, 3V/m |
| EFT / Burst |
BS EN/EN61000-4-4 |
Level 2, 1kV |
| Surge |
BS EN/EN61000-4-5 |
Level 2, 1kV/Line-Line, Level 3, 2KV/Line-Earth |
| Conducted |
BS EN/EN61000-4-6 |
Level 2, 3Vrms |
| Magnetic Field |
BS EN/EN61000-4-8 |
Level 1, 1A/m |
| Voltage Dips and Interruptions |
BS EN/EN61000-4-11 |
>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods |
| MTBF |
1324.7k hrs min. Telcordia TR/SR-332 (Bellcore) ; 173.9k hrs min. MIL-HDBK-217F (25℃) |
| 外形 |
L:182.7×W:96×H:49 (mm) |
| 重量 |
1.3（kg） |
