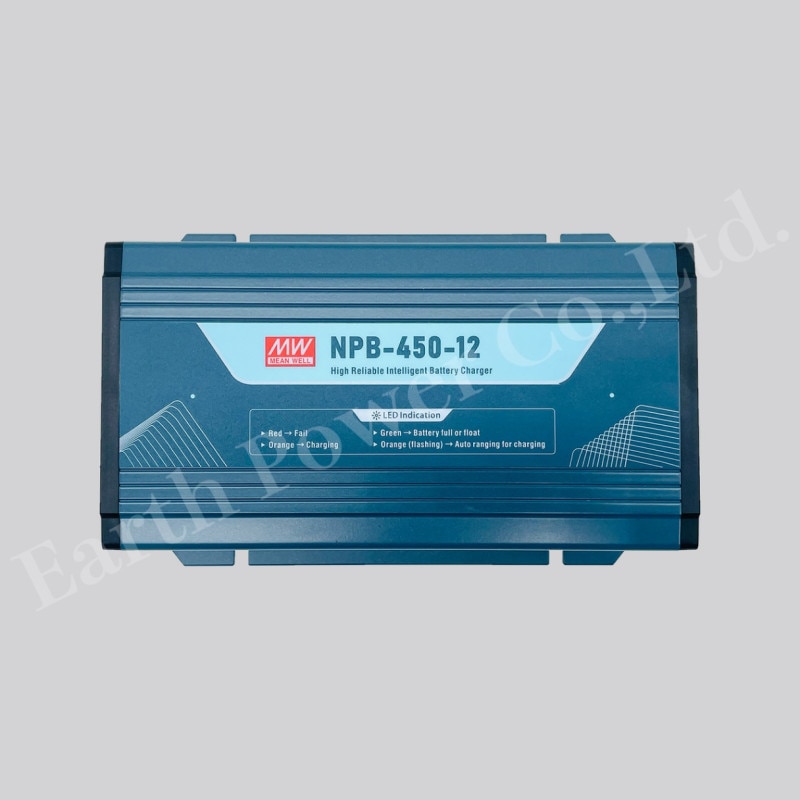

NPB-450シリーズ高信頼性バッテリー充電器は、450Wの出力範囲、47〜63Hzまでの周波数、最大93%の効率のバッテリー充電器です。
内蔵MCUおよび特許取得済の自動測距バッテリー技術を用いて設計されており、バッテリー電圧に応じて充電電圧設定を自動的に調整します。
過電圧、短絡、温度過昇、バッテリー不足電圧、バッテリー逆電圧をはじめとするさまざまな保護が特徴です。
NPB-450バッテリー充電器は、監視システム、テレコム基地局、無線システムの予備ソリューション、特殊車両・ロボットシステム用のバッテリー充電器に最適です。
| 型名 |
NPB-450-12JP |
NPB-450-24JP |
NPB-450-48JP |
| 【出力側】 |
|
| バルク電圧 |
DC14.4V |
DC28.8V |
DC57.6V |
| フロート電圧 |
DC13.8V |
DC27.6V |
DC55.2V |
| 電圧調整範囲 |
DC10.5V 〜 DC21.0V |
DC21.0V 〜 DC42.0V |
DC42.0V 〜 DC80.0V |
| 充電電流 |
25.0A |
13.5A |
6.8A |
| 最大充電電力 |
420W |
453.6W |
456.96W |
| 推奨バッテリー容量 |
90Ah 〜 300Ah |
45Ah 〜 155Ah |
24Ah 〜 80Ah |
| バッテリーからの漏れ電流 |
<1mA |
| 【入力側】 |
|
| 入力電圧 |
交流：AC90 〜 AC264V 直流：DC127V 〜 DC370V |
| 周波数 |
47Hz 〜 63Hz |
| 力率 |
AC115V：PF >0.98, AC230V：PF >0.92(全負荷) |
| 効率 (Typ) |
92.0% |
93.0% |
93.0% |
| AC入力電流 |
AC115V ： 4.5A / AC230V ： 2.2A |
| AC入力瞬時電流 |
AC230V ： 50A (COLD START) |
| 漏れ電流 |
AC240V ： <0.75mA |
| 【保護機能】 |
|
| 短絡保護 |
定電流制限後、充電器本体は5秒後停止します。改善後、本体の電源SWを入れ直します。 |
| 過電圧保護 |
DC21.5V 〜 DC26.0V |
DC43.0V 〜 DC52.0V |
DC82.0V 〜 DC100V |
| 充電器本体が過電圧値を認識すると停止します。改善後、本体の電源SWを入れ直します。 |
| 逆接続保護 |
内部逆接続回路保護（ケーブル配線改善後、本体の電源SWを入れ直します） |
| 過温度保護 |
過温度保護で充電器本体は停止します。温度が下がると自動復帰します。 |
| 【機能】 |
|
| LED表示 |
【LED点灯表示】 橙LED：バルク充電又は吸収充電中 / 緑LED：フロート充電中 / 赤LED：エラー（保護動作） |
| 【LED点滅表示】 橙LED：MCU機能自動充電（自動電圧充電） / 赤LED：内部温度95℃に達した状態（本体過熱状態） |
| 充電モード設定 |
【DIP SW】 DIP SWで「3段階方式」 / 「2段階方式」の選択可能 |
| 【PC設定】 オプション：SBP-001を使用して段階充電方式設定可能 |
| 充電プログラム |
オプション：SBP-001を使用して段階充電方式設定可能（定電流(CC)、テーパー充電(TC)、低電圧(CV)、フロート電圧(FV) |
| MCU機能自動充電 |
MCU機能自動充電設定可能 |
| CANBUSインターフェース |
CANBus 2.0B、制御、設定、監視（Vo、Io、充電曲線、内部温度、DC
出力のオン/オフ） |
| CHARGER OK |
TTL信号出力、充電器OK=H(4.5〜5.5V) ：充電器の故障または保護ステータス=L(-0.5〜+0.5V） |
| BATTERY FULL SIGNAL |
TTL信号出力、バッテリーフル=H(4.5〜5.5V) 充電=L(-0.5〜+0.5V） |
| リモートコントロール |
SW短絡：充電開始 / SW開放：充電停止 |
| 温度補正 |
NTC（付属品） |
| FAN制御 |
熱連動ファン（ノイズ低減対策用熱制御DCファン採用） |
| 充電電圧設定 (Vo Adj.) |
充電電圧調整が可能 |
| 【環境】 |
|
| 動作温度範囲 |
-30〜70℃ (ディレーティングカーブ参照) |
| 動作湿度範囲 |
20〜95%RH (結露しないこと) |
| 保存温度範囲 |
-40〜85℃ |
| 保存湿度範囲 |
10〜95%RH (結露しないこと) |
| 温度係数 |
±0.05%/℃ (0℃〜50℃） |
| 振動試験 |
10〜500Hz, 2G 10min./1cycle, 60min. each along X,Y,Z axes |
| 【安全規格＆EMC】 |
|
| 安全基準 |
CB IEC62368-1, IEC60335-1 / 2-29, Dekra BS EN / EN62368-1, BS EN / EN60335-1 / 2-29, UL62368-1, EAC TP TC 004 approved |
| 耐電圧 |
I / P-O / P：3kVAC I /P-FG：2kVAC O /P-FG：0.5kVAC |
| 絶縁抵抗 |
I / P-O / P, I / P-FG , O / P-FG ：100M Ohms / 500VDC / 25℃ / 70% RH |
| EMC EMISSION |
Parameter |
Standard |
Test Level / Note |
| Conducted |
BS EN/EN55032(CISPR32), BSEN/EN55014-1 |
Class B |
| Radiated |
BS EN/EN55032(CISPR32), BSEN/EN55014-1 |
Class B |
| Harmonic Curren |
BS EN/EN61000-3-2 |
Class A |
| Voltage Flicker |
BS EN/EN61000-3-3 |
---- |
| EMC IMMUNITY |
Parameter |
Standard |
Test Level / Note |
| ESD |
BS EN/EN61000-4-2 |
Level 3, 8kV air:Level2.4kV contact |
| Radiated |
BS EN/EN61000-4-3 |
Level 2, 3V/m |
| EFT / Burst |
BS EN/EN61000-4-4 |
Level 2, 1kV |
| Surge |
BS EN/EN61000-4-5 |
Level 2, 1kV/Line-Line, Level 3, 2KV/Line-Earth |
| Conducted |
BS EN/EN61000-4-6 |
Level 2, 3Vrms |
| Magnetic Field |
BS EN/EN61000-4-8 |
Level 1, 1A/m |
| Voltage Dips and Interruptions |
BS EN/EN61000-4-11 |
>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods |
| MTBF |
821.0k hrs min. Telcordia TR/SR-332 (Bellcore) ; 83.4k hrs min. MIL-HDBK-217F (25℃) |
| 外形 |
L:205×W:135×H:55 (mm) |
| 重量 |
1.02 （kg） |
