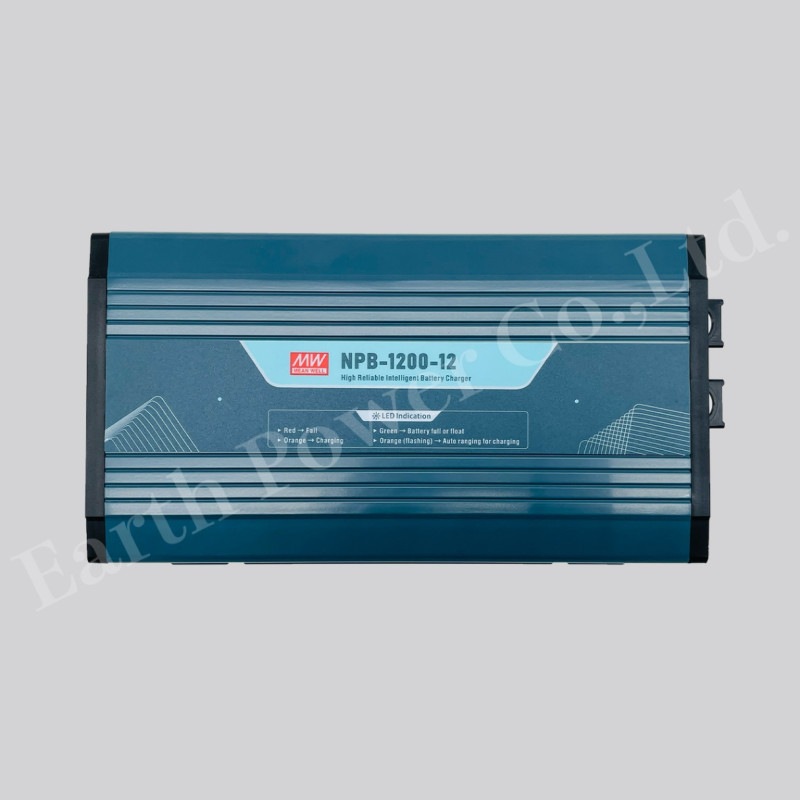

NPB-1200シリーズ高信頼性バッテリー充電器は、大容量1200W充電器です。
内蔵MCU（Micro Controller Unit）を搭載し、用途に合わせて出力電圧の範囲の調整・各制御設定・システムの監視・各信号など、
多目的設計・システムの柔軟性に富んだ機能、安全性・耐久性を実現したバッテリー充電器です。
また、バッテリーマネジメントシステム（BMS）を活用したリチウムイオン電池向けに特許取得済の自動測距バッテリー検出技術を搭載しています。
この技術によって、バッテリーの電圧に応じて充電電圧設定が自動的に調整されます。NPB-1200シリーズは、無人自動搬送機（AGV）、電動バイク、電動スクーター、特殊車両、ロボット芝刈り機、ピッキングロボット、アバターロボット、監視システム、およびその他に使用する充電システムに適しています。
| 型名 |
NPB-1200-12JP |
NPB-1200-24JP |
NPB-1200-48JP |
| 【出力側】 |
|
| バルク電圧 |
DC14.4V |
DC28.8V |
DC57.6V |
| フロート電圧 |
DC13.8V |
DC27.6V |
DC55.2V |
| 電圧調整範囲 |
DC10.5V 〜 DC21.0V |
DC21.0V 〜 DC42.0V |
DC42.0V 〜 DC80.0V |
| 充電電流 |
70.0A |
36.0A |
18.0A |
| 最大充電電力 |
1176.0W |
1209.6W |
1209.6W |
| 推奨バッテリー容量 |
240Ah 〜 800Ah |
120Ah 〜 420Ah |
60Ah 〜 210Ah |
| バッテリーからの漏れ電流 |
<1mA |
| 【入力側】 |
|
| 入力電圧 |
交流：AC90 〜 AC264V 直流：DC127V 〜 DC370V |
| 周波数 |
47Hz 〜 63Hz |
| 力率 |
AC115V：PF >0.98, AC230V：PF >0.95(全負荷) |
| 効率 (Typ) |
92.0% |
93.0% |
94.0% |
| AC入力電流 |
AC115V ： 12.0A / AC230V ： 6.5A |
| AC入力瞬時電流 |
AC230V ： 50A (COLD START) |
| 漏れ電流 |
AC240V ： <1mA |
| 【保護機能】 |
|
| 短絡保護 |
定電流制限後、充電器本体は5秒後停止します。改善後、本体の電源SWを入れ直します。 |
| 過電圧保護 |
DC21.5V 〜 DC26.0V |
DC43.0V 〜 DC52.0V |
DC82.0V 〜 DC100V |
| 充電器本体が過電圧値を認識すると停止します。改善後、本体の電源SWを入れ直します。 |
| 逆接続保護 |
内部逆接続回路保護（ケーブル配線改善後、本体の電源SWを入れ直します） |
| 過温度保護 |
過温度保護で充電器本体は停止します。温度が下がると自動復帰します。 |
| 【機能】 |
|
| LED表示 |
【LED点灯表示】 橙LED：バルク充電又は吸収充電中 / 緑LED：フロート充電中 / 赤LED：エラー（保護動作） |
| 【LED点滅表示】 橙LED：MCU機能自動充電（自動電圧充電） / 赤LED：内部温度95℃に達した状態（本体過熱状態） |
| 充電モード設定 |
【DIP SW】 DIP SWで「3段階方式」 / 「2段階方式」の選択可能 |
| 【PC設定】 オプション：SBP-001を使用して段階充電方式設定可能 |
| 充電プログラム |
オプション：SBP-001を使用して段階充電方式設定可能（定電流(CC)、テーパー充電(TC)、低電圧(CV)、フロート電圧(FV) |
| MCU機能自動充電 |
MCU機能自動充電設定可能 |
| CANBUSインターフェース |
CANBus 2.0B、制御、設定、監視（Vo、Io、充電曲線、内部温度、DC
出力のオン/オフ） |
| CHARGER OK |
TTL信号出力、充電器OK=H(4.5〜5.5V) ：充電器の故障または保護ステータス=L(-0.5〜+0.5V） |
| BATTERY FULL SIGNAL |
TTL信号出力、バッテリーフル=H(4.5〜5.5V) 充電=L(-0.5〜+0.5V） |
| リモートコントロール |
SW短絡：充電開始 / SW開放：充電停止 |
| 温度補正 |
NTC（付属品） |
| FAN制御 |
熱連動ファン（ノイズ低減対策用熱制御DCファン採用） |
| 充電電圧設定 (Vo Adj.) |
充電電圧調整が可能 |
| 【環境】 |
|
| 動作温度範囲 |
-30〜70℃ (ディレーティングカーブ参照) |
| 動作湿度範囲 |
20〜95%RH (結露しないこと) |
| 保存温度範囲 |
-40〜85℃ |
| 保存湿度範囲 |
10〜95%RH (結露しないこと) |
| 温度係数 |
±0.05%/℃ (0℃〜50℃） |
| 振動試験 |
10〜500Hz, 2G 10min./1cycle, 60min. each along X,Y,Z axes |
| 【安全規格＆EMC】 |
|
| 安全基準 |
CB IEC62368-1, IEC60335-1 / 2-29, Dekra BS EN / EN62368-1, BS EN / EN60335-1 / 2-29, UL62368-1, EAC TP TC 004 approved |
| 耐電圧 |
I / P-O / P：3kVAC I /P-FG：2kVAC O /P-FG：0.5kVAC |
| 絶縁抵抗 |
I / P-O / P, I / P-FG , O / P-FG ：100M Ohms / 500VDC / 25℃ / 70% RH |
| EMC EMISSION |
Parameter |
Standard |
Test Level / Note |
| Conducted |
BS EN/EN55032(CISPR32), BSEN/EN55014-1 |
Class B |
| Radiated |
BS EN/EN55032(CISPR32), BSEN/EN55014-1 |
Class A |
| Harmonic Curren |
BS EN/EN61000-3-2 |
Class A |
| Voltage Flicker |
BS EN/EN61000-3-3 |
---- |
| EMC IMMUNITY |
Parameter |
Standard |
Test Level / Note |
| ESD |
BS EN/EN61000-4-2 |
Level 3, 8kV air:Level2.4kV contact |
| Radiated |
BS EN/EN61000-4-3 |
Level 2, 3V/m |
| EFT / Burst |
BS EN/EN61000-4-4 |
Level 2, 1kV |
| Surge |
BS EN/EN61000-4-5 |
Level 2, 1kV/Line-Line, Level 3, 2KV/Line-Earth |
| Conducted |
BS EN/EN61000-4-6 |
Level 2, 3Vrms |
| Magnetic Field |
BS EN/EN61000-4-8 |
Level 1, 1A/m |
| Voltage Dips and Interruptions |
BS EN/EN61000-4-11 |
>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods |
| MTBF |
517.5k hrs min. Telcordia TR/SR-332 (Bellcore) ; 47.5k hrs min. MIL-HDBK-217F (25℃) |
| 外形 |
L:250×W:158×H:67 (mm) |
| 重量 |
1.93 （kg） |
