DC/ACインバーター

   正弦波 2000〜3000Wクラス > DC/ACインバーター NTS-2200-112 / NTS-2200-124 / NTS-2200-148



前の商品 DC/ACインバーター NTS-2200-112 / NTS-2200-124 / NTS-2200-148 次の商品

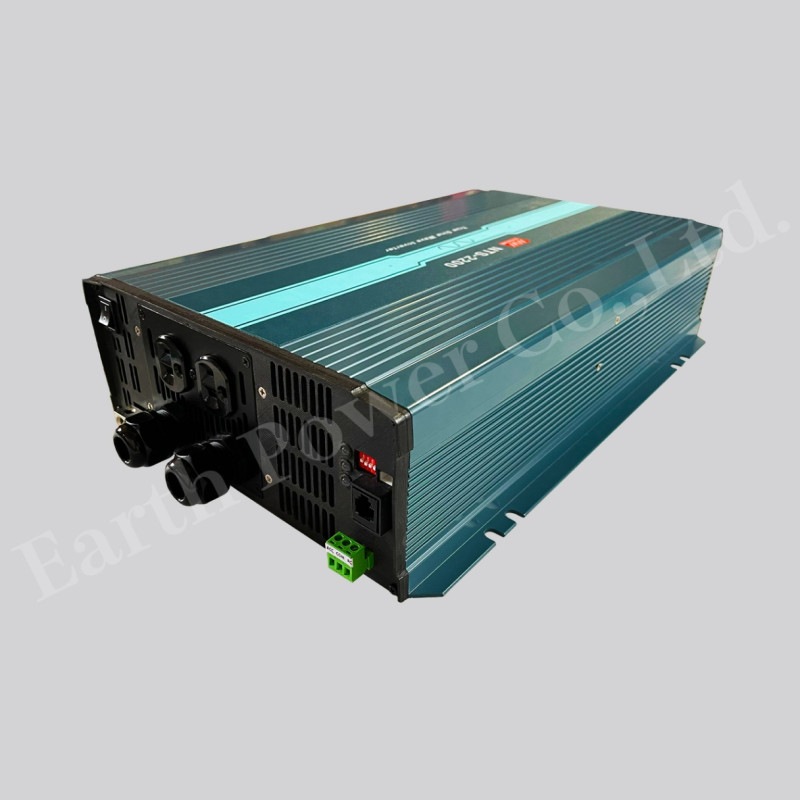

DC/ACインバーター NTS-2200-112 / NTS-2200-124 / NTS-2200-148


価格 : 円(税抜円)
数量


▼ 下記商品リストからご希望の商品をお選びください。
入力電圧

選択
(DC12V) NTS-2200-112
(DC24V) NTS-2200-124売り切れ
(DC48V) NTS-2200-148売り切れ






仕様概要

  • 入力電圧:DC12V/24V/48V(購入時にご指定ください)
  • 連続出力:2200W
  • 出力電圧:出荷時:AC100V(110/115/120V切替可能)
  • 出力波形:正弦波

主な特徴

  • 従来製品のTS-3000シリーズの寸法(堆積比率)に比べ「-12%」コンパクト化
  • 放熱は熱連動冷却仕様
  • 最大効率 :89%〜91%(AC100V用)/ 90%〜93%(AC200V用)
  • サージ電力容量:定格出力電力の2倍(4,400W)の容量
  • 幅広い入力電圧範囲
  • ACC制御回路およびリモート端子付き(日本国内仕様)
  • 保護回路搭載:入力高電圧保護、入力低電圧保護、入力低電圧警報・入力逆接続保護・過負荷保護・過温度保護
  • 幅広い温度範囲:-25℃〜+ 70℃
  • 鉛蓄電池のほかにリチウムイオン電池に適用するNTS-2200インバータ
  • 「高品質」を保つために本体基盤に、絶縁保護コーティングを塗布
  • 取得規格:CB、DEKRA、UL、E13、EAC、AS/NZS、FC、CE、UKCAの取得で「高信頼性」「安全性」
  • 出荷時から、3年の製品保証

仕様

型名 NTS-2200-112USKYV NTS-2200-124USKYV NTS-2200-148USKYV
【出力側】
連続出力 2200W
瞬時出力(30cycles) 4400W
最大出力(10sec) 3300W
最大出力(180sec) 2530W
定格出力電圧 出荷時:AC100V (110V/115V/120V 切替可能)
出力電圧変動値 ±3.0% (入力側DC13.0V/DC26.0V/DC52Vで定格出力値)
出力周波数 出荷時:60±0.1Hz (50±0.1Hz/60±0.1Hz 切替可能)
出力波形 正弦波 (歪率:3.0%以下)
LED表示状態 緑・橙:動作状態 / 赤:異常
出力コンセントタイプ 標準:TYPE-US USAコンセント (オプション:TYPE-F GFCIコンセント)
【入力側】
定格入力電圧 DC12V DC24V DC48V
入力電圧範囲 DC10.0V〜16.5V DC20.0V〜33.0V DC40.0V〜66.0V
入力側電流 250A 120A 60A
無負荷時待機電力(パワーセーブON) 20W (1.7W)
電源OFF時 ≦2mA
効率 89.0% 90.0% 91.0%
【入出力側保護】
ヒューズ 40A×8 40A×4 25A×4
入力低電圧警報 DC11.0V±DC0.3V DC22.0V±DC0.5V DC44.0V±DC1.0V
入力低電圧遮断 DC10.0V±DC0.3V DC20.0V±DC0.5V DC40.0V±DC1.0V
入力側逆接続 内部ヒューズ
過温度 85℃±5℃ 75℃±5℃ 70℃±5℃
過負荷 180秒間:負荷容量の105〜115%、10秒間:負荷容量の115〜150%
【機能】
リモート制御 出力側ON/OFFリモート端子 ・ ACC制御RC制御端子
【環境】
動作温度範囲 全負荷時:-25〜70℃ (ディレーティングカーブ参照)
動作湿度範囲 20〜90%RH (結露しないこと)
保存温度範囲 -30〜70℃
保存湿度範囲 10〜95%RH (結露しないこと)
冷却 熱連動冷却ファン  吹き出し式
振動試験 10〜500Hz, 3G 10min./1cycle, 60min. each along X,Y,Z axes
【安全規格&EMC】
安全基準 製品仕様書を参照
耐電圧 製品仕様書を参照
EMC EMISSION 製品仕様書を参照
【その他】
MTBF 364.7k hrs min. Telcordia TR/SR-332 (Bellcore) ; 34.9k hrs min. MIL-HDBK-217F (25℃)
外形 L:420×W:270×H:98 (mm)
重量 8.6 (kg)

※電気的特性は改良の為、予告無く変更する場合がございますので予めご了承ください。
