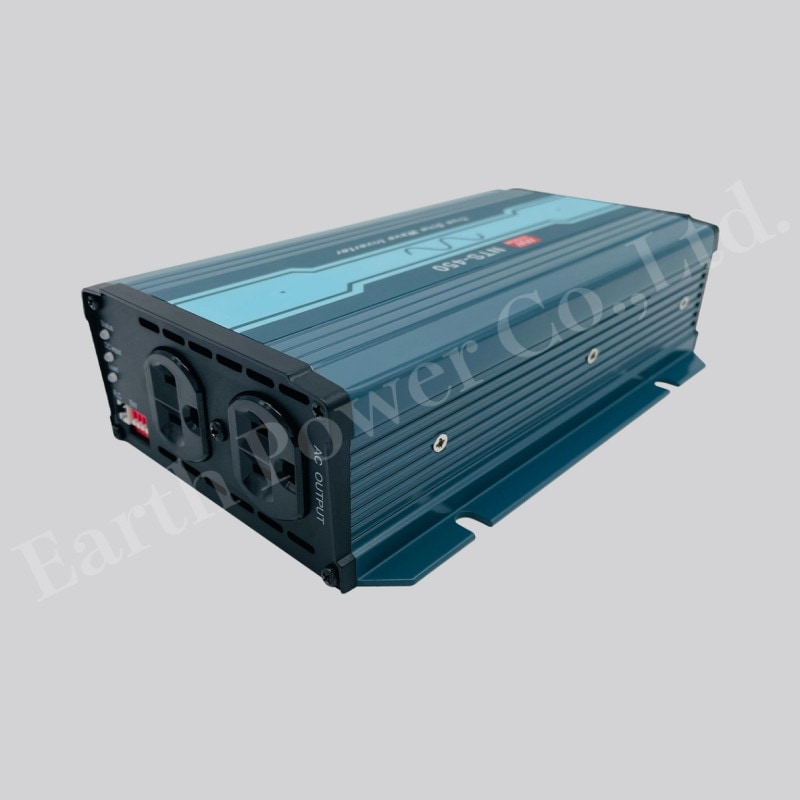

| 型名 |
NTS-450-112USKYV |
NTS-450-124USKYV |
NTS-450-148USKYV |
| 【出力側】 |
|
| 連続出力 |
450W |
| 瞬時出力(30cycles) |
900W |
| 最大出力(10sec) |
675W |
| 最大出力(180sec) |
517.5W |
| 定格出力電圧 |
出荷時：AC100V (110V/115V/120V 切替可能) |
| 出力電圧変動値 |
±3.0％ (入力側DC13.0V/DC26.0V/DC52Vで定格出力値) |
| 出力周波数 |
出荷時：60±0.1Hz (50±0.1Hz/60±0.1Hz 切替可能) |
| 出力波形 |
正弦波 (歪率：3.0%以下) |
| LED表示状態 |
緑・橙：動作状態 / 赤：異常 |
| 出力コンセントタイプ |
標準：TYPE-US USAコンセント (オプション：TYPE-F GFCIコンセント) |
| 【入力側】 |
|
| 定格入力電圧 |
DC12V |
DC24V |
DC48V |
| 入力電圧範囲 |
DC10.0V〜16.5V |
DC20.0V〜33.0V |
DC40.0V〜66.0V |
| 入力側電流 |
50A |
25A |
14A |
| 無負荷時待機電力(パワーセーブON) |
10W (1.2W) |
10W (1.3W) |
12W (1.5W) |
| 電源OFF時 |
≦1mA |
| 効率 |
88.0% |
91.0% |
91.0% |
| 【入出力側保護】 |
|
| ヒューズ |
40A×2 |
40A×1 |
10A×2 |
| 入力低電圧警報 |
DC11.0V±DC0.3V |
DC22.0V±DC0.5V |
DC44.0V±DC1.0V |
| 入力低電圧遮断 |
DC10.0V±DC0.3V |
DC20.0V±DC0.5V |
DC40.0V±DC1.0V |
| 入力側逆接続 |
内部ヒューズ |
| 過温度 |
85℃±5℃ |
75℃±5℃ |
70℃±5℃ |
| 過負荷 |
180秒間：負荷容量の105〜115%、10秒間：負荷容量の115〜150% |
| 【機能】 |
|
| リモート制御 |
出力側ON/OFFリモート端子 ・ ACC制御RC制御端子 |
| 【環境】 |
|
| 動作温度範囲 |
全負荷時：-25〜70℃ (ディレーティングカーブ参照) |
| 動作湿度範囲 |
20〜90%RH (結露しないこと) |
| 保存温度範囲 |
-30〜70℃ |
| 保存湿度範囲 |
10〜95%RH (結露しないこと) |
| 冷却 |
熱連動冷却ファン 吹き出し式 |
| 振動試験 |
10〜500Hz, 3G 10min./1cycle, 60min. each along X,Y,Z axes |
| 【安全規格＆EMC】 |
|
| 安全基準 |
製品仕様書を参照 |
| 耐電圧 |
I/P-AC O/P:3.0kVAC , AC O/P-FG:1.5kVAC |
| 絶縁抵抗 |
I/P-AC O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH |
| EMC EMISSION |
製品仕様書を参照 |
| 【その他】 |
|
| MTBF |
843.9k hrs min. Telcordia TR/SR-332 (Bellcore) ; 85k hrs min. MIL-HDBK-217F (25℃) |
| 外形 |
L:210×W:130×H:55 (mm) |
| 重量 |
1.3 （kg） |
