DC/ACインバーター

   正弦波 100〜700Wクラス > DC/ACインバーター DIASINE GR300NA-112 / GR300NA-124 / GR300NA-148



前の商品 DC/ACインバーター DIASINE GR300NA-112 / GR300NA-124 / GR300NA-148 次の商品

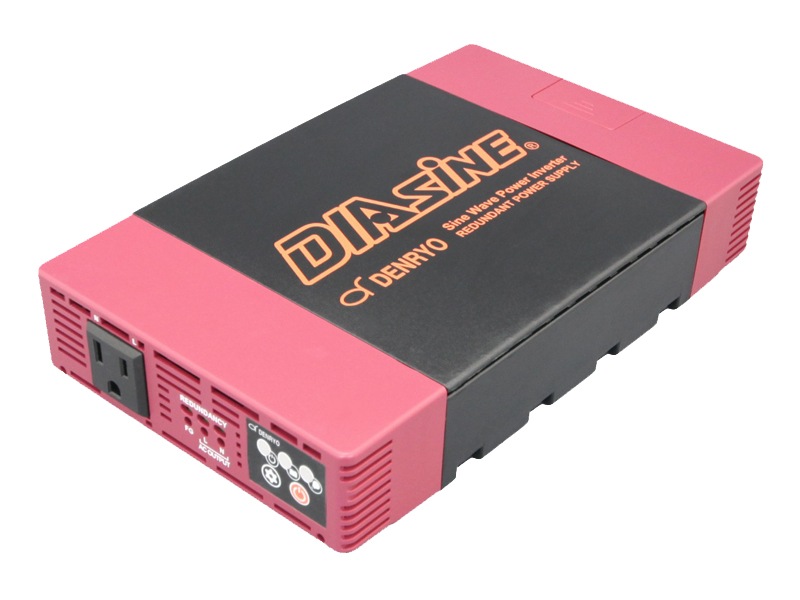

DC/ACインバーター DIASINE GR300NA-112 / GR300NA-124 /  GR300NA-148


製造元 : 電菱
価格 : 円(税抜円)
数量


▼ 下記商品リストからご希望の商品をお選びください。
入力電圧

選択
GR300NA-112
GR300NA-124
GR300NA-148






仕様概要

  • 入力電圧:DC12V/24V/48V(購入時にご指定ください)
  • 定格出力:300VA
  • 出力電圧:AC100V/110V/115V/120V(切替可能)
  • 出力波形:正弦波 50/60Hz(切替可能)

主な特徴

  • 最大6台、1.8kVAまでのファンレス並列出力可能
    ファンレスのまま、最大6台まで並列接続が可能で、出力容量1.8kVAに拡張することができます。

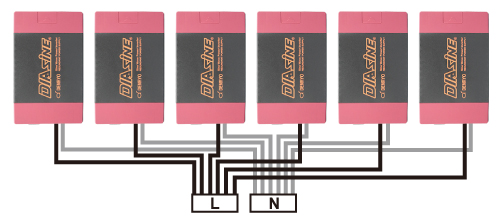

    並列接続
  • 独自の同期技術によりAC出力配線のみで並列運転を実現
    独自の同期制御技術(特許登録済)により、AC出力配線のみでの並列運転を実現しました。従来製品のような専用の並列制御基板や同期信号の設定が不要になり、設置と操作がよりシンプルになりました。

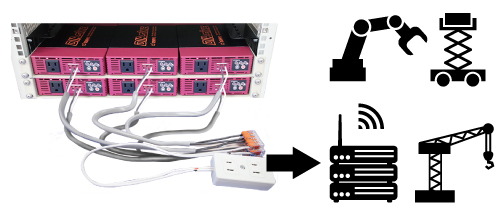

    並列接続
  • N+1冗長性
    N+1冗長性を備えるため、システム設置後でも簡単に容量を拡張することができます。1台の故障によるシステム停止を防ぐこともできるため、システムの安定性と信頼性向上に寄与します。
  • 小型・ファンレス
    回路、構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。
  • 軽量・薄型
    定格出力 300W クラスのインバータで、DIASINE® は世界最小の重量0.9kg、体積 1.5L を実現し、高さ 44mm (1U) の薄型設計です。
  • 本体を破損させない逆極性接続保護
    独自の入力逆接続極性保護回路はバッテリーを逆接続すると警告LED が点灯し、本体を破損させません。
  • 広い入力電圧範囲
    同出力クラスでは、最大の入力電圧範囲を有するため、電圧変化の大きいバッテリーも利用可能です。
  • 広い動作温度範囲
    動作温度範囲は-20〜60℃の広い範囲です。
    ※自動的に出力が停止するわけではありません。40℃を超える環境下では,各モデルのディレーティングカーブにそって負荷を使用してください。
  • 安心の国内設計
    本製品は、ソフトウェア及びハードウェアの設計全てを日本国内で行っています。
  • 出力電圧・周波数を設定可能
    出力電圧と周波数をボタンで容易に変更できます。電圧、周波数が異なる地域、電化製品でもご利用いただけます。
  • リモートコネクタ搭載
    遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により操作ができるためシステムへの組み込みに適しています。
  • わかりやすいLED表示
    3つのLED6色で設定と動作状態、エラー内容を表示します。運転状況が一目瞭然です。
  • 豊富な保護回路
    入力電圧警告、遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度

仕様

型名 GR300NA-112 GR300NA-124 GR300NA-148
定格電力 300VA
最大出力電力(3分) 360VA
サージ電力(3秒) 420VA
定格入力電圧 12Vdc 24Vdc 48Vdc
定格出力電圧(切換可) 100(初期値)/110/115/120Vac
周波数(切換可) 50±0.5Hz(初期値)50/60Hz
出力波形 正弦波(歪率3%未満)
効率(定格負荷) 88% 89%
無負荷時電流※1 (AC出力中) 0.6A 0.2A 0.1A
出力待機中電流※1 0.3A 0.1A <0.1A
スタンバイ消費電流※1 8mA 7mA 4mA
スリープ消費電流※1 1mA 3mA 2mA
入力電圧範囲※2 10.5〜19.5Vdc 21〜39Vdc 42〜78Vdc
保護回路 入力低電圧,入力過電圧,入力逆極性接続 出力過負荷,出力短絡,出力電圧異常,過温度
安全規格 EN62368-1
EMC規格 イミュニティ EN55024
エミッション EN55032
耐圧 バッテリー入力 – AC出力:3.0kVac
AC出力 – シャーシグラウンド:1.5kVac
バッテリー入力 – シャーシグラウンド:1.5kVac
絶縁抵抗 >1000MΩ/500Vdc/25℃/70% RH
耐振 10〜500Hz,3G 10min./ 1cycle,60分 XYZ各方向
動作温度範囲※3 -20〜+30℃(定格負荷)、+60℃(60%負荷) -20〜+45℃(定格負荷)、+60℃(80%負荷)
動作湿度範囲 20〜90%RH 結露なきこと
保存温度,湿度範囲 -30〜+70℃,10〜95%RH(結露無きこと)
出力端子 出力端子
冷却 自然対流
寸法(L×W×H) 234.0×146.5×44.0mm
重量 0.9kg

●RoHS指令対応
◆仕様及び外観は,改良のため予告無く変更することがあります。
◆記載無きものは、入力電圧112:12Vdc、124:24Vdc、148:48Vdc、負荷300VA(力率=1.0)、 外気25℃、工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 112:±0.5V、124:±1V、148:±2V
※3 出力特性をご参照ください。

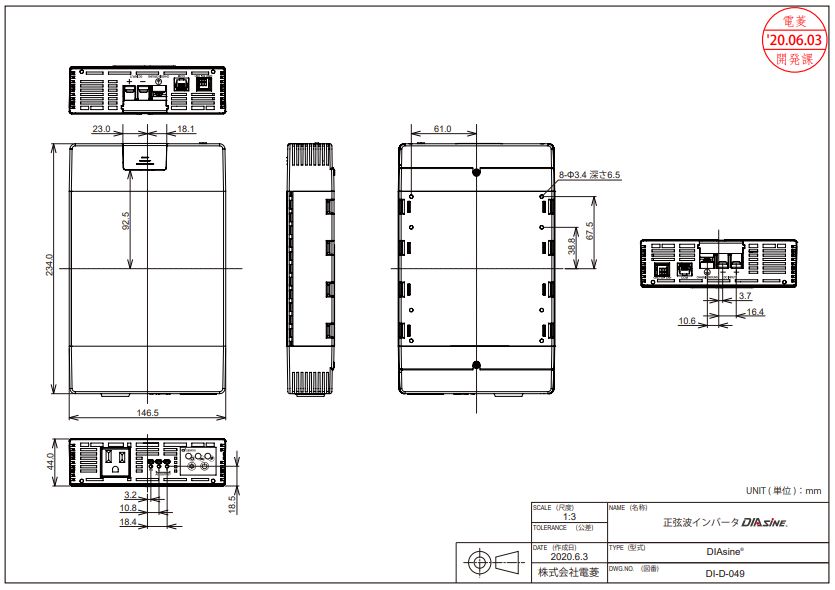

外形図

外形図
