DC/ACインバーター

   正弦波　2000〜3000Wクラス > DC/ACインバーター　FI-SQ2003-12VDC



前の商品 DC/ACインバーター　FI-SQ2003-12VDC 次の商品

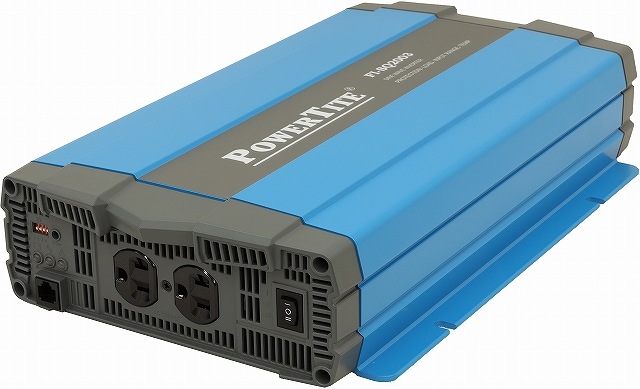

DC/ACインバーター　FI-SQ2003-12VDC


価格 : 201,960円(税抜183,600円)
数量







仕様概要

  • 入力電圧：DC 10.5V - 16.5V
  • 連続出力：2000W
  • 出力電圧：AC 100/110/115/120V (DIP SW 切替）
  • 出力波形：正弦波

主な特徴

  • 従来モデルより軽量化を実現
  • RS-232C制御でDC入力状態による遮断/復帰の電圧設定が可能
  • ディップスイッチで出力電圧 AC100/110/115/120Vおよび出力周波数 50/60Hzの変更が可能
  • 外部制御端子を使用すると、オプションのリモコン無しで遠隔ON/OFFが可能

仕様

型名 FI-SQ2003-12VDC
連続出力 2000W
出力尖頭値 3500W
システム電圧 DC 12V
直流入力範囲 DC 10.5V - 16.5V
出力電圧 AC 100/110/115/120V (DIP SW 切替）
出力安定度 ± 5%
出力周波数 50Hｚ/60Hｚ(DIP SW 切替）
出力波形 完全正弦波
出力歪率 THD<5% ※
入力減電圧遮断 初期値10.5V (#10.5V - 11.5V)
入力減電圧復帰 初期値12.5V (#12.5V - 13.5V)
入力減電圧警報 初期値10.5V (#10.5V - 11.5V)
入力過電圧遮断 初期値16.5V (#15.0V - 16.5V)
入力過電圧復帰 初期値14.5V (#13.5V - 14.5V)
変換効率* 89% ※
待機電流 1.8A ※
動作温度 -20℃ - +40℃ (40℃以上低減特性）
保存温度 -30℃ - +70℃
冷却方式 吸気式強制冷却ファン（負荷および温度制御）
寸法 (W x H x D) 248.0 x 83.0 x 443.0(mm)
重量 (約) 5.3kg以下
注釈 ※印は参考値
#は外部制御を使用した場合の可能範囲

外形図

外形図
　
技術資料アーカイブス：図面・取扱説明書・技術資料等を PDF・CAD形式等にてダウンロードして頂けます。
