DC/ACインバーター

   正弦波 2000〜3000Wクラス > DC/ACインバーター VF3007A-24VDC



前の商品 DC/ACインバーター VF3007A-24VDC 次の商品


DC/ACインバーター VF3007A-24VDC


価格 : 301,620円(税抜274,200円)
数量







仕様概要

  • 入力電圧:DC 21.0V - 34.0V
  • 連続出力:3000W
  • 出力電圧:AC 100/110/115/120V (DIP SW 切替)
  • 出力波形:正弦波

主な特徴

  • 業界初、インバーターのAC出力に誤って商用交流を入力し逆流させても保護するAC逆流保護
  • クラス初、入力DCの極性を逆に接続しても保護するDC逆接保護
  • DC入力範囲が広く、リチウムバッテリーにも対応
  • 一時的に120%出力を可能にするターボモード
  • 入力DC電圧低下による出力遮断/復帰値をディップスイッチで2種類切替可能
    (RS-232Cを使用すると内容の変更が可能となります。)
  • 出力AC電圧、周波数をディップスイッチで切替可能

仕様

型名 VF3007A-24VDC
連続出力 3000W
システム電圧 DC 24V系
直流入力範囲 DC 21.0V - 34.0V
出力電圧 AC 100/110/115/120V (DIP SW 切替)
97V - 128V (※1)
出力安定度 ± 5%
出力周波数 50/60Hz(DIP SW 切替)
出力波形 正弦波
出力歪率 THD<2.5% ※2
入力減電圧遮断 21.0V / 23.0V
(DIP SW 切替)
入力減電圧復帰 25.0V / 25.0V
(DIP SW 切替)
入力減電圧警報 23.0V / 24.0V
(DIP SW 切替)
入力過電圧遮断 34.0V
入力過電圧警報 30.0V
変換効率* 92% (※2)
待機電流 1.9A
動作温度 -20℃ - +60℃ (40℃以上は低減特性)
冷却方式 強制空冷FAN (負荷および温度制御)
寸法 (W x H x D) 178.0 x 88.4 x 455.0mm(突起部含まず)
重量 (約) 6.2kg
注釈 ※1 RS-232Cでの設定範囲
※2 参考値

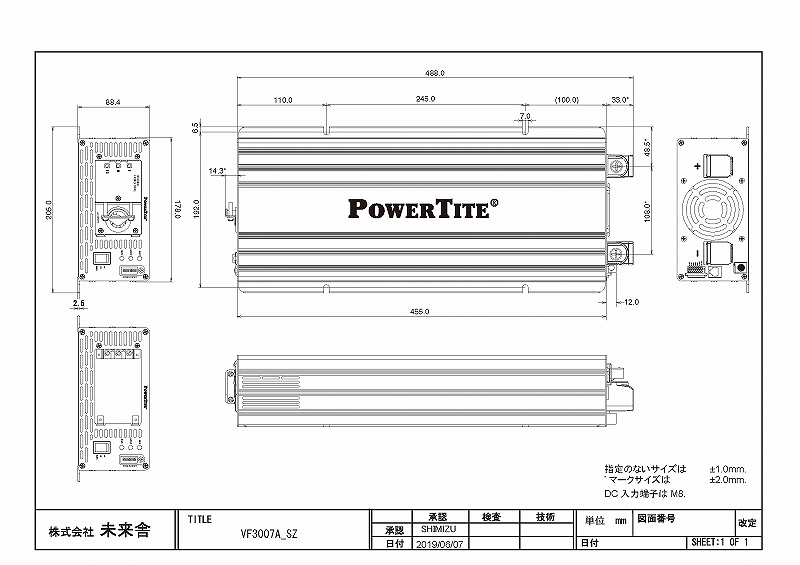

外形図

外形図

技術資料アーカイブス:図面・取扱説明書・技術資料等を
PDF・CAD形式等にてダウンロードして頂けます。
