充電コントローラー/ソーラーチャージコントローラー

   モーニングスターPWM方式ソーラーチャージコントローラー > エコパルス EC-10M、EC-20M、EC-30M



前の商品 エコパルス EC-10M、EC-20M、EC-30M 次の商品

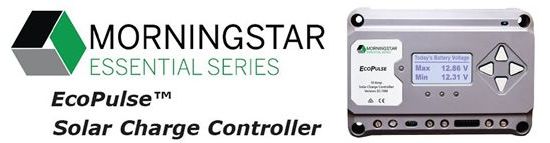

エコパルス EC-10M、EC-20M、EC-30M


製造元 : Morningstar社
価格 : 円(税抜円)
数量


▼ 下記商品リストからご希望の商品をお選びください。
モデル

選択
EC-10M
EC-20M
EC-30M






仕様概要 太陽電池入力電流 10A/20A/30A、太陽電池最大入力電圧 60V、負荷電流 10A/20A/30A、システム電圧 12V/24V、 充・放電制御、メーターディスプレー装備


モーニングスターPWM方式ソーラーチャージコントローラー エコパルス EC-10M、EC-20M、EC-30M

賠償責任保険(PL保険)加入済

モーニングスター社製品は、同社認定の国内正規輸入販売元および、その正規ディーラー からご購入下さい。ご購入後も、詳細な技術情報の提供や製品保証、アフターサービスを 受けることができて安心です。

エッセンシャルシリーズエコパルス EC-10M、20M、30Mは、使い易さとバッテリー充電に必要な機能に特化した、ソーラーチャージコントローラーです。

大きな液晶メーターディスプレーで、リアルタイムの充電状況やバッテリーの状況、放電状況 のモニタリング、障害や警告表示、コントローラーのカスタム設定が出来ます。

PWM 4段階充電により、効率よくバッテリーを充電。過熱やガスの過剰放出を抑えバッテリ ーの寿命を延長します。

直流電気機器を負荷端子に接続して使用出来ます。また、バッテリーあがりを起こさないよう に、バッテリーの電圧が下がり過ぎたら負荷を遮断し、回復したら復帰します。遮断、復帰の電圧はカスタム設定出来ます。

DIPスイッチで、システム電圧12V、24Vの設定や充電電圧設定、負荷制御モード設定が出来 ます。(一般負荷、ライト負荷)充電電圧は、カスタム設定出来ます。

充実した保護回路を装備。常に自己診断を行い、システムに障害があればLED表示ランプや メーターディスプレーで表示します。

ノイズを抑えたテレコムモードヘの対応可能。
PWM充電方式の影響により、システム内の機器にノイズや電波障害が発生する場合、周波数切換えのスピードを落としてノイズを低減します。

ケースは、耐衝撃性と耐候性に優れたポリカーボネート樹脂製です。

[ DIPスイッチ設定 ]

  • システム電圧設定 12V/24V。
  • 充電電圧と放電制御電圧の設定。
  • 負荷制御モードの設定。(一般負荷、ライト負荷)
  • テレコムモードへの切替。

※ ライト負荷制御 : 「日の入り」に点灯、「日の出」に消灯のみ。
※ 放電制御電圧  : バッテリー低電圧負荷遮断、復帰電圧。

[ メーターディスプレー]

(モニタリング)

  • リアルタイムのバッテリー電圧、充電電流、放電電流、充電ステージ、バッテリー残量、バッテリー温度。 その日の最高、最低バッテリー電圧、バッテリー充電ステージと時間、バッテリー充電・放電アンペアアワー(Ah)。
  • 障害や警告状況。

(カスタム設定)

  • 吸収、フロート、均等化充電電圧。吸収充電、均等化充電時間。均等化充電間隔日数。
  • バッテリー低電圧負荷遮断、復帰電圧。

(コンローラーの操作)

  • 均等化充電の手動開始。 ソーラー、負荷の遮断。ライティングのテスト。コントロー ラーのリセット等。

[ 保護回路 ]

ソーラー、負荷短絡。ソーラー、負荷過電流。ソーラー高電圧。ソーラー、バッテリー極性逆 接続。夜間のバッテリー逆電流。バッテリー高電圧負荷遮断。バッテリー高電圧ソーラー遮断。本体高温度充電電流低減。本体高温度負荷遮断。サージ保護。

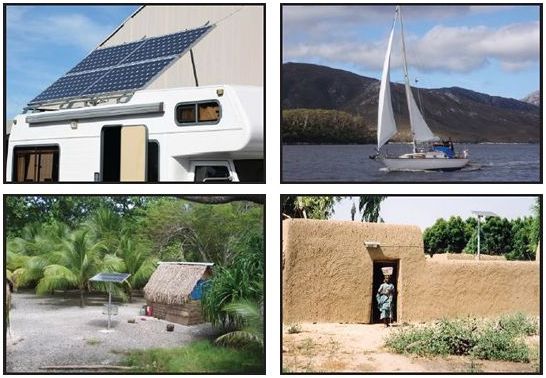

設置例

設置例

仕 様


エコパルス 仕様 MORNINGSTAR社(米国)
型番 EC-10M EC-20M EC-30M
制御機能 充・放電制御
充電方式 PWM方式
システム電圧 12V/24Vdc
ソーラー最大入力電圧 30V(12V)
60V(24V)
ソーラー最大入力電流 10A 20A 30A
バッテリー電圧範囲 10〜35V
負荷定格電流 10A 20A 30A
自己消費電力 <20mA
バッテリー高電圧負荷遮断/復帰 15.3V/14.5V 、 30.6V/29.0V
サージ保護 1500W (ソーラー、バッテリー、負荷端子)
充電アルゴリズム 4段階充電
充電段階 バルク充電、吸収充電、フロート充電、均等化充電
温度補正 -5mV/ ℃ / Cell (25℃)
温度補正対象設定電圧 吸収充電、フロート充電、均等化充電、高電圧遮断※
動作温度範囲 -40℃〜+45℃
保存温度範囲 -40℃〜+80℃
湿度 100% (結露しないこと)
最高動作高度 2000m
保護回路 ソーラー、負荷短絡。 ソーラー、負荷過電流。 ソーラー高電圧。 ソーラー、バッテリー極性逆接続。 夜間のバッテリー逆電流。 バッテリー高電圧負荷遮断。 バッテリー高電圧ソーラー遮断。 本体高温度充電電流低減。本体高温度負荷遮断。 サージ保護。
サイズ(W×L×D) 153 × 105 × 55mm
重量 0.4kg 0.54kg
対応規格 CEマーキング適合。
REACH適合。
TUV (IEC62109-1)認証。
FCC Class B Part 15 認証。
ISO9001認証取得工場製造。
※ バッテリー高電圧ソーラー遮断。

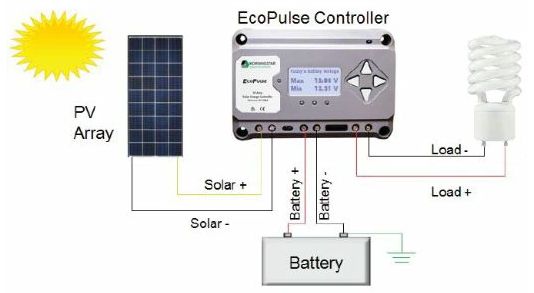

配線図
