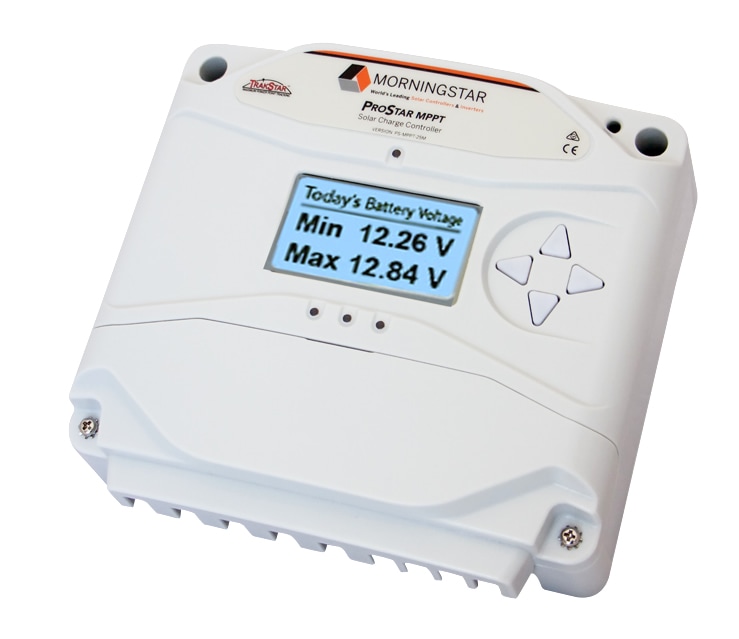

PS-MPPT-25M
MPPTソーラーチャージコントローラー。充電・放電制御。最大バッテリー充電電流25A。
最大負荷電流25A。最大入力電圧120V。最大入力電力700W。最大97.3%の高い充電効率。デジタルメーター装備。
PS-MPPT-40M
MPPTソーラーチャージコントローラー。充電・放電制御。最大バッテリー充電電流40A。
最大負荷電流30A。最大入力電圧120V。最大入力電力1100W。最大97.3%の高い充電効率。デジタルメーター装備。
賠償責任保険(PL保険)加入済
モーニングスター社製品は、同社認定の国内正規輸入販売元および、その正規ディーラーからご購入下さい。ご購入後も、詳細な技術フォローアップ情報の提供や製品保証、アフターサービスを受けることができて安心です。PS-MPPTシリーズは、プロフェッショナル仕様のソーラーチャージコントローラーですので、ご使用になる上での技術フォローアップ情報は必須です。

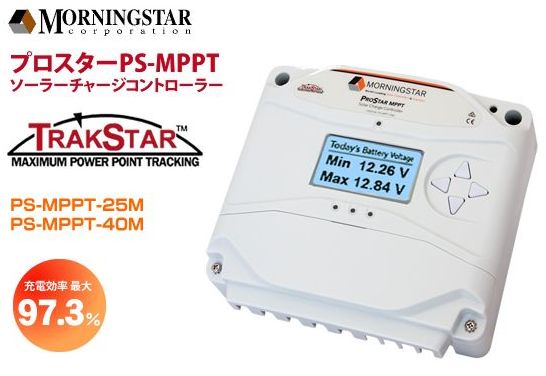

ソーラーチャージコントローラーのモーニングスター社から、大容量MPPT充電・放電コントローラー !!
- 最先端のMPPT充電技術を駆使し、最大97.3%の充電効率でバッテリーを充電。
- プロスターPS-MPPTシリーズは、自社で開発した、最先端のMPPT充電技術を装備したソーラーチャージコンローラーです。3分毎に1秒のサンプリング頻度とスピードで、その時々の、ソーラーアレイの、最も大きな電力が得られる最大動作点の電圧を検出し、電圧を下げて電流を増大させることにより、その最大電力をロスすることなく、バッテリーに充電します。
- 従来のPWM充電方式では、ロスが大きかったり、使用出来なかった高電圧仕様の系統連系用ソーラーパネルも、バッテリー充電用に使用できます。
- 部分的に日陰になるソーラーアレイや、電気特性の異なるソーラーパネルを組み合わせたソーラーアレイの、複雑に変化する最大電力点も、的確に検出します。
- 朝方や薄曇りで、日射強度が低い時にも、真価を発揮し、最大限の発電量を確保します。
- 4段階充電方式(バルク、吸収、フロート、均等化充電)により、効率的な充電を行います。
- 負荷制御機能を装備
- 負荷接続端子に、直流の電気製品を接続して使用出来ます。バッテリーあがりを起こさないように、バッテリーが低電圧になると、負荷を遮断し、電圧が回復すると再接続する、放電制御が出来ます。
- モードを切り替えて、ライティング制御が出来ます。ライティング制御は、ソーラーアレイの電圧で、「日の入り」と「日の出」を検知し、タイマーを併用して、広範な設定が可能です。ソーラーアレイの電圧の、それぞれのしきい値の調整も出来ます。
- 最大バッテリー充電電流と最大入力電力
型番 |
PS-MPPT-25M |
PS-MPPT-40M |
最大バッテリー充電電流 |
25A |
40A |
最大ソーラー入力電圧
(ソーラー開放電圧) |
120V |
定格最大入力電力
バッテリー電圧
12V
24V |
350W
700W |
550W
1100W |
- デジタルメーターを装備
- デジタルメーターで、主に以下のモニターや設定、操作が可能です。
モニター
- バッテリー充電電流、バッテリー電圧。ソーラーアレイ開放電圧、最大出力電圧、電力。充電ステージ。負荷使用電流。
- 障害や警告状況表示。システム状況自己診断。
- バッテリー充電アンペアアワーや負荷使用アンペアアワーの積算。
カスタム設定
- 各ステージの充電電圧値や時間の設定。 最大充電電圧や電流値の設定。バッテリー充電温度補正値や温度範囲の設定。バッテリー温度による充電電流の低減(100%−0%)。
- 一般負荷制御とライティング制御のモード切替。 バッテリー高電圧負荷遮断・再接続電圧値の設定。バッテリー低電圧負荷遮断・再接続電圧値の設定。負荷電流電圧補正値の設定(負荷使用時、一時的な電圧降下によるバッテリー低電圧遮断を避けるため)。
- ライティング制御は、「日の入り」「日の出」を検知するための、ソーラーアレイの電圧しきい値の調整。ON/OFFタイマーの設定。
- ソーラーアレイからの入力電圧値の固定。
操作
- 均等化充電の手動開始。ソーラー、負荷の遮断。カスタム設定のリセット。コントローラーのリセット。
- LED表示ランプで、充電状況やバッテリー残量、システムエラーを表示
- 最大256日のデータロギングが可能
- MODBUS通信プロトコルで、動作設定や制御やデータへのアクセスが可能
- 充実した保護回路
ソーラー |
過負荷、短絡、高電圧、極性逆接続、
本体高温度電流低減 、夜間のバッテリー逆電流 |
負荷 |
過負荷、短絡、極性逆接続、本体高温度負荷遮断 |
バッテリー |
極性逆接続 |
雷サージ保護 |
4500W (ソーラー、バッテリー、負荷端子) |
仕 様
PS-MPPT 仕様 MORNINGSTAR社(米国) |
型番 |
PS-MPPT-25M |
PS-MPPT-40M |
制御機能 |
充電・放電制御 |
充電方式 |
TRAKSTAR MPPT方式(最大電力追尾方式) |
最大充電効率 |
97.3% |
システム電圧(バッテリー) |
12V/24Vdc |
最大バッテリー充電電流 |
25A |
40A |
最大負荷電流 |
25A |
30A |
最大入力電圧 |
120VDC |
バッテリー電圧範囲 |
10 – 35VDC |
定格最大入力電力
バッテリー電圧
12V
24V |
350W
700W |
550W
1100W |
バッテリー低電圧負荷遮断・ 復帰電圧 |
11.4V / 12.6V 、22.8V / 25.2V |
電圧精度 |
0.1% ± 50mV |
自己消費電力 |
<40mA |
サージ保護 |
4500W (ソーラー、バッテリー、負荷端子) |
充電アルゴリズム |
4段階充電 |
充電段階 |
バルク充電、吸収充電、
フロート充電、均等化充電 |
温度補正 |
-5mV/ ℃ / Cell (25℃) |
温度補正範囲 |
-30℃ 〜 +80℃ |
温度補正対象設定電圧 |
吸収充電、フロート充電、
均等化充電、高電圧遮断 |
動作周囲温度範囲 |
-40℃〜+45℃(45℃を超えると低減)
-20℃〜+70℃(デジタルメーター) |
保存温度範囲 |
-40℃〜+80℃
-30℃〜+80℃(デジタルメーター) |
湿度 |
100% N.C. |
保護回路 |
ソーラー:過負荷。短絡。高電圧。極性逆接続。本体高温度電流低減。夜間のバッテリー逆電流。
負荷:過負荷。短絡。極性逆接続。本体高温度負荷遮断。
バッテリー:極性逆接続。
サージ保護(ソーラー、バッテリー、負荷端子) |
LED表示ランプ |
バッテリー充電状況、充電段階、エラー表示等 |
サイズ(W×L×D) |
200 × 170 × 70mm |
重量 |
1.4kg |
対応規格 |
ETL Listed認証 (UL1741、UL6219)、
cETL認証(CSA C22.2 No. 107.1)、
CEマーキング適合、RoHS適合、REACH適合、
TUV (IEC62109-1)認証、
FCC Class B Part 15 認証、
NEC米国電気工事規程適合、
ISO9001認証取得工場製造 |
