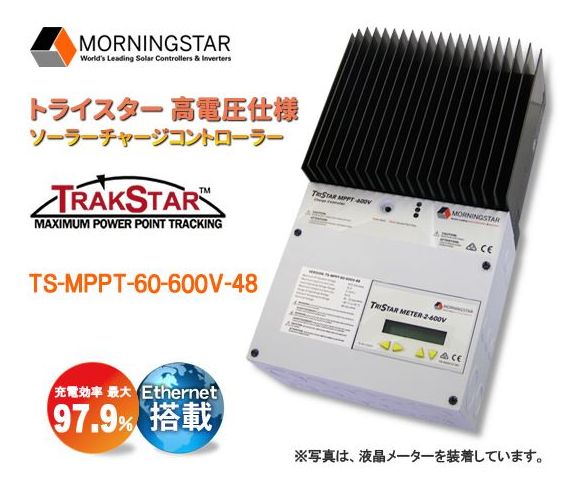

トライスターMPPT　TS-MPPT-60-600V-48

高電圧仕様MPPTソーラーチャージャーコントローラー。最大バッテリー充電電流 60A。最大入力電圧 600V。最大入力電力 3200W。最大97.9%の高い充電効率。
プロフェッショナル用途としてご活用ください。

TS-MPPT-60-600V
　

賠償責任保険（PL保険）加入済

モーニングスター社製品は、同社認定の国内正規輸入販売元および、その正規ディーラーからご購入下さい。
ご購入後も詳細な技術フォローアップ情報の提供や製品保証、アフターサービスを受けることができ安心です。
TS-MPPTシリーズは、プロフェッショナル仕様のソーラーチャージコントローラーですので、ご使用になる上での技術フォローアップ情報は必須です。

モーニングスター社から高電圧仕様MPPTソーラーチャージコントローラー！！

　　プロフェッショナル用途仕様。ソーラー最大入力600Vdc

　　システム電圧48Vdc（24V、36V、60Vdc カスタム設定可能）

　　最大入力電力3200W（システム電圧48V）/最大バッテリー電流60A

最先端のMPPT充電方式を採用。独自に開発したMPPTアルゴリズムを駆使し、3分毎に１秒のサンプリング頻度とスピードで、その時々のソーラーアレイの、最も大きな電力が得られる最大動作点の電圧を検出し、電圧を下げて電流を増大させる事により、その最大電力をロスする事なく、バッテリーに充電します。

従来のPWM充電方式では、ロスが大きかったり、使用出来なかった高電圧仕様の系統連系用ソーラーパネルも、バッテリー充電用に使用できます。

部分的に日陰になるソーラーアレイや、電気特性の異なるソーラーパネルを組み合わせたソーラーアレイの、複雑に変化する最大電力点も、的確に検出します。

朝方や薄曇りで、日射強度が低い時にも真価を発揮し、最大限の発電量を確保します。

4段階充電方式（バルク、吸収、フロート、均等化充電）によるバッテリーへの効率的完全充電。

3色のLED表示ランプで、「動作状況」、「バッテリー充電ステージ/ バッテリー残量」、および「システム障害」の3つの情報を表示。

プロフェッショナル用途に対応してパラメーターの設定（カスタム設定）が可能。

複数の通信ポートを装備

充実した保護回路

高い性能と信頼性

通信インターフェイスとサポートしている機能

	MeterBus	RS-232	EIA-485	イーサーネット

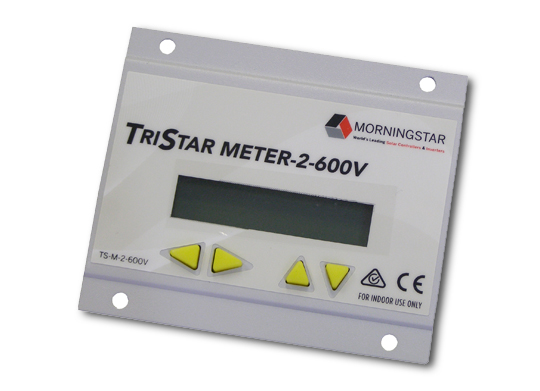

オプションのLCD液晶メーターに、システムやネットワークデータを表示	○
本機に、RD-1などのモーニングスター社の周辺機器を接続	○
同一ネットワーク上に、本機を複数接続し、データを収集	○		○	○
MSView ソフトを使用し、データの閲覧、ロギング		○	○	○
本機の内部メモリーに記録されたログデータの閲覧	○	○	○	○
本機のファームウェアの更新		○
本機の充電制御設定等を、カスタム設定する		○	○	○
ウェブブラウザ上でデータを閲覧				○
メール通知				○
Text Message Alerts テキストメッセージ警告				○
SNMP Alerts SNMPでの監視、警告				○

仕　様　　MORNINGSTAR社（米国）
品　名	ソーラーチャージコントローラー
型　番	TS-MPPT-60-600V-48
公称システム電圧	48Vdc
最大バッテリー充電電流	60A
最大ソーラー入力電圧　※	600V
バッテリー電圧範囲	16 – 72Vdc
公称最大入力電力	3200W
電圧精度	48V : ≦ 0.1% ± 100mV
自己消費電力	2– 3.5W
サージ保護	4500W/ バッテリー接続端子 9000W/ ソーラー入力端子
充電方式	MPPT方式（最大電力追尾方式）
充電アルゴリズム	4段階充電
充電段階	バルク充電、吸収充電、フロート充電、均等化充電
温度補正	-5mV/ ℃ / cell （25℃）
温度補正範囲	-30℃ ～ +80℃
温度補正対象セットポイント電圧	吸収充電、フロート充電、均等化充電、バッテリー高電圧遮断の電圧
動作周囲温度範囲	-40℃～+45℃
保存温度範囲	-55℃～+85℃
湿度	100% N.C. (結露しないこと)
サイズ (H × W × D)	392 × 221　× 149mm
重量	8.98kg
対応規格	CEマーキング適合、ETL Listed 認証（UL-1741）、 cETL 認証(CSA C22.2 No.107.1.01）、FCC Class B Part 15認証、NEC米国電気工事規程適合、 RoHS適合、SvHC適合、ISO9001認証取得工場製造

※　ソーラーアレイ開放電圧
